商品の詳細:
|
| インプット: | 4*HDMI2.0&2*DP 1.2 (6件中4件) | 生産量: | 9 HDMI 1.3 、 1 HDMI 2.0 (プレビュー) |
|---|---|---|---|
| パワー: | DC 12V/30W | 決議: | 4K60 (4096x2160@60) |
| HDCP: | HDCP2 について2 | 色深さ: | 24bit |
| カラーフォーマット: | RGB444、YUV444、YUV422、YUV420 | 制御方法: | IR、RS232、ソフトウェア (ウィンドウ) |
| 裁判について: | ブラック&アイロン | パネル: | 青とアルミ |
| サイズ (製品): | 437mm*177mm*45mm | サイズ (パッケージ): | 540mm*290mm*110mm |
| 体重 (製品): | 1.5kg | 体重 (パッケージ): | 3.5KG |
| Warrantly: | 1年3年 | OEM: | ロゴ パッケージ ソフトウェア |
| ハイライト: | 3×3 ビデオ ウォール コントローラー,9チャンネル ビデオ壁コントローラ,2×2 ビデオ ウォール コントローラー |
||

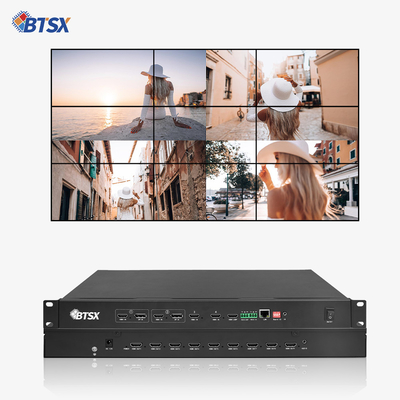

BitVisusが新たに発売した4K60 UHDビデオプロセッサは、複数の画面上に複数の動画像を表示できるほか、最大4チャンネルの信号入力切り替え、9チャンネルの出力ポート拡張およびスプライシング機能、柔軟なアプリケーションのためのさまざまな制御方法を同時に実現します。

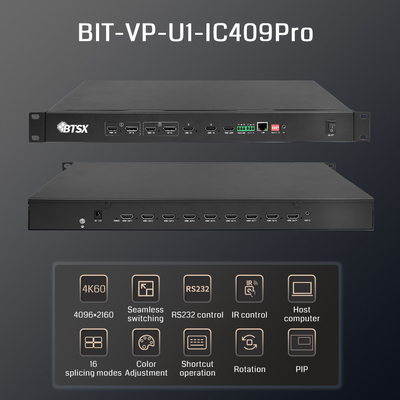

Ø BIT-VP-IC409Proは、ビットビデオが新たに発売した超高精細スプライシングプロセッサで、複数の画面に複数の動画像を表示し、4チャンネルの信号入力切り替え、9チャンネルの出力ポート拡張、スプライシング機能を同時に実現できます。
Ø マザーボードは、FPGA +マルチスレッド並列処理ハードウェア処理アーキテクチャ、静電気防止設計、オペレーティングシステムなし、メンテナンスフリー、内部の自己構築コアコンピューティングメカニズム、優れた画像処理パフォーマンスを採用し、システムクラッシュ、ハードウェアの競合、ウイルスなどの問題を回避します。
Ø マルチウィンドウ制御をサポートしており、ピクチャーアウトサイドピクチャー（POP）タイルモード、ピクチャーインピクチャー（PIP）オーバーレイモード、任意の画像オーバーレイ、ローミング、クロススクリーン、ズームなどのさまざまな機能を簡単に実現できます。
Ø 信号クロッピング機能をサポートしており、黒エッジを除去して入力信号をクロッピングできるため、画像の制御方法がより多様化します。フロントエンド信号によって引き起こされる黒エッジの問題を完全に解決したり、信号を部分的に増幅したりできます。
Ø 水平画面 1x1...1x9、垂直画面 9x1...1x1、フィールド タイプ: 2x2、2x3、3x3、2x4、4x2... などの 16 種類のスプライシング モードをサポートします。
Ø 4チャンネルの4K*2K@60入力をサポートし、各入力ポートは異なる解像度を書き込み、EDID（Extended Display Identification Data、拡張ディスプレイ識別データ）の管理、読み取り、変更、カスタマイズをサポートし、ディスプレイデバイスの互換性を向上させ、デバイス出力信号をさまざまなアプリケーションに適応させることができます。
Ø 入力と出力の回転をサポート：入力は90°、180°、270°回転でき、出力の最初の行は180°回転できます。
Ø 信号のシームレスなリアルタイム切り替えをサポートし、入力信号の真の「0」秒切り替えを実現します。信号切り替えプロセス中にブラックフィールドのトラブルや遅延はありません。位置を手動で入力して、正確な位置決めを実現できます。
Ø フロントエンド信号の色復元の問題を解決するために、画像効果の色、彩度、その他のパラメータ調整機能をサポートします。
Ø IRリモコン、RS232、TCP/IP制御方式をサポートし、キーボードショートカットキーで簡単に設定して素早く操作できますØ 画面フリーズ機能と画面ミラーリング機能、ガンマモード、パネルガンマモード付き
Ø オーディオ分離を選択可能、オーディオ出力はHDMI OUT 1またはALL ONまたはALL OFFをサポート
Ø ホットスワップ、電源オフメモリ、ホストコンピュータのリードバック、プラン保存（1）などの機能をサポートします。
Ø 低消費電力で環境に優しい設計、内部伝導放熱、外部放熱対策不要、柔軟な設置方法（オプションのデスクトップ/壁掛け）
Ø フルチャンネル 24 ビット、RGB444 の高色サンプリング深度、および高品質のビデオ画像出力をサポートします。
Ø 入力ソースとしてコンピューター、Android ボックス、ゲーム機、その他のデバイスをサポート
主に超高精細ビデオ監視、超大型スクリーンウォール、店舗内の大型広告スクリーン、大型展示スクリーンなどの産業用途に使用されます。
全画面表示 任意のつなぎ合わせ
任意のスプライシング 左と右をコピー
任意の重ね合わせウィンドウは180°回転します
ウィンドウが270°回転します ウィンドウが90°回転します
| 図 | ビット-VP-U1-IC409Pロ | |
| 私入力インターフェースタイプ | HDMI 2.0x4、DP 1.2x2 | |
| ハードウェア | 2.2 | |
| 入力インターフェース最大ビデオピクセル周波数 | 600MHz | |
| 最大解像度 | 4096x2160@60Hz | |
| 入力色深度 | 24ビット | |
| Ｃカラーフォーマット | RGB444、YUV444、YUV422、YUV420 | |
| 出力インターフェースタイプ | HDMI 1.3x9 (≤15m)、HDMI 2.0x1(ループ、デフォルトでは利用不可、オプション) | |
| 出力インターフェース最大ビデオピクセル周波数 | 165MHz | |
| 出力解像度 | 1920x1080@60Hz/1920x1200@60Hz | |
| 続きロlメソッド | 赤外線リモコン、シリアルポート RS232、PC ホストコンピュータ | |
| 電源 | DC12V/5A | |
| 消費電力 | 30W | |
| ストーラge/動作温度 | -10～50℃/0～80℃ | |
| シェル素材 | すべて鉄製、すべてアルミニウム製のオプション | |
| 製品サイズ | 長さx幅x高さ: 437mmx177mmx45mm | |
| パッケージサイズ | 長さx幅x高さ: 540mmx290mmx110mm | |
| 正味重量 | 2.2KG（鉄）、1.5KG（アルミニウム） | |
| パッケージ重量 | 3.7KG（鉄）、3.1KG（アルミニウム） | |
| 付属品リスト: | 12V/5A 電源 x1、IR 受信機ヘッド x1、リモコン x1、適合証明書 x1、保証書 x1、ネットワーク ケーブル x1、HDMI または DP ケーブル x1、USB から RS232 へのシリアル ケーブル (オプション) | |
| アフターセールス保証 | アフターサービス3年間保証 | |

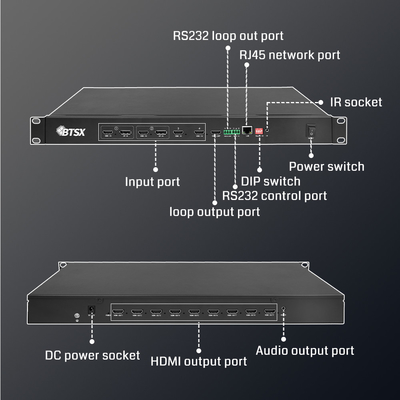

肯定的に：
裏面：
Ø 入力ソースはデバイスの IN ポートに接続され、最大 4 つの入力ソースが接続されます。
Ø HDMI OUT 1～9 のデバイスは、最初は左から右、次に上から下の順に大画面に順番に接続されます。
PIC:リモートコントロールロlパネル
| リモートコントロールロl | Bウットン機能 |
| 180°/1x1 | 出力回転180°/単一表示モード（すべての出力画像は一貫しています） |
| ロw+ | スプライシングモードの設定: 行 (範囲: 1-9) |
| コル+ | スプライシングモードの設定: 列 (範囲: 1-9) |
| 1勝 | 入力は単一チャネルです |
| 2勝つ | 入力はデュアルチャンネル |
| 3勝つ | 入力は3チャンネル |
| 4ウィン | 入力は4チャンネル |
| ↑ | ウィンドウを上に移動 |
| ← | ウィンドウを左に移動 |
| ↓ | ウィンドウが下に移動します |
| → | ウィンドウを右に移動 |
| ズーム+ | ウィンドウの拡大 |
| 1 位 | CH1ウィンドウを選択 |
| CH2 | CH2ウィンドウを選択 |
| CH3 | CH3ウィンドウを選択 |
| CH4 | CH4ウィンドウを選択 |

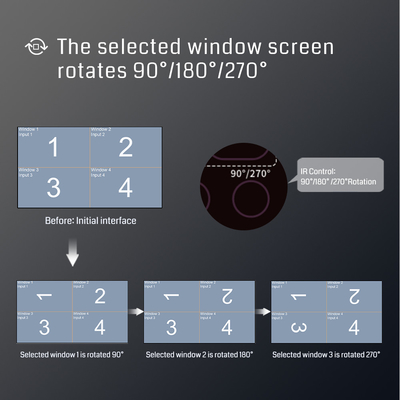

| 90°/270° | 選択したウィンドウ画面を90°/270°回転します |
|
出力解像度切り替え（1080P/1200P切り替え） |
|
選択したウィンドウのオーディオを切り替える |
| ピボット | 説明 |
| 1 | まだ開いていません |
| 2 | 6秒間ダイヤルアップしてからダイヤルダウンすると工場出荷時の設定に戻ります。 |
| 3 | 下方向にダイヤルするとディスプレイがオンになり、上方向にダイヤルするとディスプレイがオフになります。 |
| 4 | ダウンダイヤルUDP直接接続、アップダイヤルオープンDHCP |
Ø シリアルコマンド: ボーレート: 115200、データビット: 8 ビット、ストップビット: 1 ビット、CRC チェック 1 ビット
シリアルポートコマンドセット:rs232

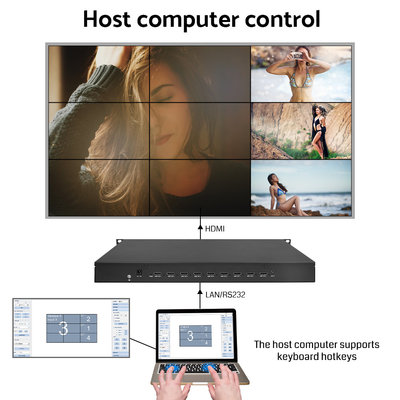

Ø シリアルケーブルを使用して、RS232 制御ポートの Phoenix 端末をコントローラー (ホスト コンピューター、タッチ スクリーンなど) に接続します。
Ø 製品とコントローラーをシリアルケーブルで接続した後、ダブルクリックしてホストコンピューターのソフトウェアを開きます。
Ø 「シリアルポートを開く」をクリックして、コントローラーのシリアルポート側を選択します。
Ø ホストコンピュータの制御操作を実行します。

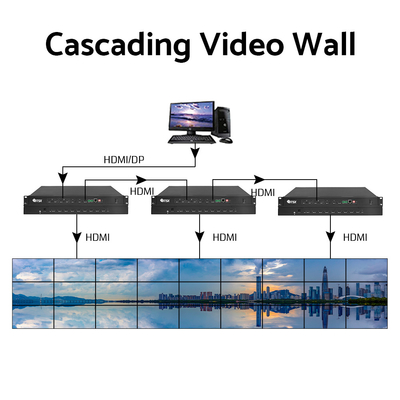

Ø RJ45 ケーブルを介して製品をコンピューターに接続します。
Ø コントローラのIPアドレスを192.168.1.***に設定します（下部ユニットのIPアドレスは192.168.1.192です）
Ø ホストコンピュータのソフトウェアを開き、更新ボタンをクリックしてコンピュータのネットワークカードを更新し、デバイスに接続されているネットワークカードを選択します9)
Ø 「デバイスの検索」ボタンをクリックすると、接続されているデバイスがテーブルに表示されるので、マウスで接続するデバイスを選択します。
Ø 「デバイスを接続」ボタンをクリックすると、上部ユニットは自動的に下部ユニットのデータの同期を開始します。
Ø RJ45 ネットワーク ケーブルを介して製品とコンピューターを接続します。
Ø 製品のディップスイッチの 4 番目の位置が下向きのダイヤル状態になっていることを確認します。
Ø コントローラーのIPアドレスを192.168.1.****に設定します（下位コンピューターのIPアドレスは192.168.1.192です）
Ø 上位コンピュータのソフトウェアを開き、「更新」ボタンをクリックしてコンピュータの NIC を更新し、デバイスに接続されている NIC を選択します。
Ø [デバイスの検索] ボタンをクリックすると、接続されているデバイスがテーブルに表示されるので、マウスで接続するデバイスを選択します。
Ø IP アドレスまたは Mac アドレスをダブルクリックすると入力ボックスが表示され、ここで IP を変更できます。
Ø IP 変更はすべてのネットワーク セグメントの IP をサポートします。MAC 変更の最初の 3 桁は偶数である必要があることに注意してください。
Ø MAC/IP 変更にはメモリ機能がありますが、DHCP モードでは IP が上書きされます。
Ø RJ45 ケーブルを介して製品をルーターに接続します。
Ø RJ45 ネットワーク ケーブルを介してホスト PC をルーターに接続し、ホスト コンピューターが DHCP モードをオンにしていることを確認します。
Ø ディップスイッチの 4 番目の位置をダイヤルアップして DHCP モードを開きます。
Ø 現在の LAN 内に同じ MAC を持つデバイスがないことを確認します (2 つのデバイスが同時にネットワークに入ることに注意してください)。
Ø 「デバイスの検索」ボタンをクリックすると、接続されているデバイスがテーブルに表示されるので、マウスで接続するデバイスを選択します。
| キーボードのキー | ふ塗油 |
| ⬆ | 現在のアイテムを10ピクセル上に移動 |
| ⬇ | 現在のアイテムを10ピクセル下に移動します |
| ⬅ | 現在のアイテムを10ピクセル左に移動する |
| ➡ | 現在のアイテムを10ピクセル右に移動する |
| ページアップ | 現在のアイテムを 1% 拡大しました |
| ページ | 現在のアイテムは1%縮小されます |
| 家 | 現在のアイテムは前のレベルに配置されます |
| 終わり | 現在のアイテムは次のレベルに配置されます |
| タブ | 現在の項目を切り替えます 1➡2➡3➡4➡1 |
| R | 反時計回りに90°回転 |
| 1 | 入力ソース1に切り替える |
| 2 | 入力ソース2に切り替える |
| 3 | 入力ソース3に切り替える |
| 4 | 入力ソース4に切り替える |
| Shift+ふ機能キー | 微調整（1ピクセル調整0.1％） |
| Ctrl +ふ塗油鍵 | 粗調整（100ピクセル調整10％） |
| Ctrl+ホイール | 操作エリア調整（拡大・縮小） |
| シフト+1〜0 | プレビューウィンドウ クイックアプリ 1~10 |
Ø 入力ソースを右クリックし、カスタム名を入力して、保存を右クリックします
Ø すべての入力ソースはカスタマイズをサポート
Ø 4文字以内で制御することをお勧めします
Ø 入力ソース列でIN1/2/3/4を選択し、長押しして対応するウィンドウにドラッグすると、ウィンドウ内の入力ソースの選択が完了します。
Ø ウィンドウを選択し、マウスを右クリックし、入力ソースにポインタを置いて入力ソース1/2/3/4を選択します。
Ø ウィンドウを選択した後、キーボードの数字 1/2/3/4 を使用して信号ソースの切り替えを完了することもできます。
Ø 現在のウィンドウ。ウィンドウのフォーカスをすぐに取得できない場合は、ターゲット ウィンドウに直接切り替えることができます。
Ø ウィンドウを選択し、マウスを使用してウィンドウの四隅をドラッグすると、ウィンドウのサイズと位置を調整できます。
Ø 調整が必要なウィンドウを選択します。ウィンドウの左上隅が原点となり、座標列に XY 座標を入力してウィンドウの位置を調整します。
Ø 「サイズ」列にウィンドウの幅と高さの値を入力して、ウィンドウのサイズを調整します。
Ø 切り抜き列のボックス内の解像度は現在のウィンドウの入力解像度です。開始と終了の XY 座標を入力するか、マウスを赤いボックスのサイズまでドラッグすると、切り抜きを完了できます。
Ø 入力ソース ウィンドウを右クリックすると、カスタム入力ソースの命名を完了できます。この機能は、ウィンドウ ロゴの操作領域には影響しません。
Ø 操作領域を右クリックしてメニュー インターフェイスを起動します。
Ø オーディオフォローアウト: 現在選択されているオーディオポートを出力ポートに割り当てます。無効、1つのポートのみ、すべてのポートを開くを選択できます。
Ø 最初の行の 180 度回転: ステッチ モードの 2 行目で使用可能で、画面の最初の行を 180 度回転させます。
Ø 設定レベル: 現在のエリアのウィンドウの上/上/下。
Ø VideoGen モード: いずれの入力ソースも正常に有効化されていない場合、出力は黒い画面になります。
Ø 回転: 現在のウィンドウ画面を 90/180/270 度回転します。ショートカット キー R を使用してこれを行うこともできます。
Ø アダプティブフィル: 現在無効
Ø ウィンドウを閉じる: つまり、現在のウィンドウを閉じます。空白領域を右クリックして作成することもできますし、後続の「ウィンドウ調整」で表示ウィンドウを開いて開くこともできます。
Ø ダブルクリックズーム: ダブルクリックすると、グリッドに応じてウィンドウがズームされます。
HDMIケーブルを接続しても映像が出力されないのはなぜですか？
回答: デバイスが HDMI 信号を検出していない可能性があります。HDMI ケーブルを抜き差しするか、電源を再度オフにして、正常な状態に戻してください。
ネットワークポートの接続に失敗しましたか?
回答: ネットワーク ポートのリンク ライト (緑色のライト) が常に点灯しているかどうかを確認します。点灯していない場合は、ネットワーク ポートを抜き差しするか、ネットワーク ケーブルを交換してみてください。
複数の入力ソースを接続すると、一部の入力ポートが表示されなくなりますか?
回答: 十分な電力を備えた適合電源を使用しているかどうかを確認してください。弊社が標準で出荷した電源を使用している場合、この問題は発生しません。
